主要特點

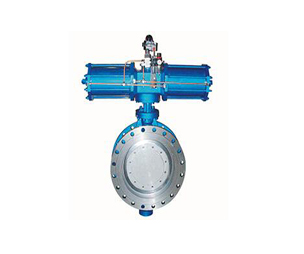

ZBDD氣動活塞調節蝶閥是一種旋轉型對夾式，具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。氣動薄膜、活塞調節蝶閥有標準型、高溫型及密封型三種。氣動薄膜調節蝶閥和氣動活塞調節蝶閥公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa，口徑由50mm至1000mm，泄漏量等級有Ⅱ級和VI級，流量特性為近似等百分比。

設計特點和執行標準

閥體：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥板：碳鋼、1Cr18Ni12Mo2Ti
長軸：1Cr18Ni9Ti
閥座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦合金
填料：聚四氟乙烯、柔性石墨
閥蓋：碳鋼

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保



氣動活塞調節蝶閥 詳細性能技術系數

公稱通徑DN(mm) 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數Kv 100 200 405 620 1150 2030 3150 4550 6200 8100 10260 13500 19800 27000 35700 44600 55080
流量特性 近似等百分比
公稱壓力PN(Map) 0.1、 0.25、 0.6、 1.0
工作溫度（℃） 常溫-20～250、 中溫-40～450、 高溫：450～560
信號范圍(Kpa) 20～100
執行機構有效面積cm2 280 400 630 1000 484（ZSCW型）
氣源壓力(Map) 0.14 0.5
閥板轉角（度） 0～70
泄漏量等級 Ⅱ級、Ⅵ級
允許壓差（Map） 0.22 0.086 0.045 0.054 0.031 0.013 0.017 0.0098 0.0062 0.010 0.0071 0.0052 0.019 0.012 0.008 0.006 0.004
固有可調比 20：1

氣動活塞調節蝶閥 外形尺寸

公稱通徑 80 100 150 200 250 300 350 400 450 500 600 700 800 900 1000
H 377 407 484 540 615 660 742 838 935 947 1430 1455 1495 1700 1770
H1 102 117 162 180 245 240 272 300 326 351 500 515 535 640 660
H2 125 140 172 210 250 270 320 328 362 386 690 700 720 780 830
B 55 65 72 82 87 98 98 102 112 122 160 188 196 208 218
D 160 180 240 295 350 400 460 515 565 620 720 840 950 1050 1160
N×d 4-18 4-18 4-23 4-23 4-23 4-23 4-23 4-23 4-25 4-25 20-30 24-30 24-34 28-34 28-34
L 單作用 230 522 580 858 1090 1430 1845 2605
雙作用 240 280 370 640 827 1162 1380 1860
