主要特點

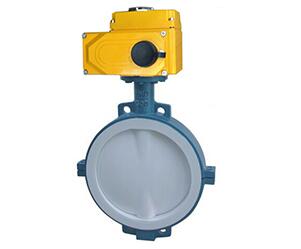

DBD971F46電動襯氟調節蝶閥有開關型和智能型二種，蝶閥與BD執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

設計特點和執行標準

閥體
公稱通徑50～400mm
公稱壓力PN1.0，1.6，2.5MPa
連接形式法蘭式按JB/T78－59 JB79－59對夾式法蘭連接
材 料HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 襯四氟
介質溫度常溫型：-20～+200 散熱型：-40～+450
閥內組件
閥芯形式閥板
流量特性直線特性或等百分比特性
材 料HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯
執行機構
類型可選用PS系列、3810、DTR系列電子式角行程執行機構。
技術參數和性能請參閱對應的執行機構與閥門定位器說明書。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保



訂貨須知

1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍
8.閥前后壓力（壓差）
9.電源電壓和控制信號
10.其它特殊要求



電動襯氟調節蝶閥 規格參數表

公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400
流量系數（Kv） 110 180 232 8 368 656 735 1240 2025 2712 3875 503
動作范圍 0－90o
允許壓差△P 小于公稱壓力（1.6MPa）
泄漏量Q 按GB/T4213－92，為Kv值的10-4
環境溫度oC －20～60oC
基本誤差 ±2.5
回差 ±2.5
死區 1
可調范圍 250:1 350:1
配用執行機構 BD BD BD BD

電動襯氟調節蝶閥 尺寸


公稱通徑DN		 L閥度 H H1 D2 Z-фd D1 L1 L2
50 43 452 80/112 120/125 4-18 165 208 120
65 46 475 88/115 136/145 4-18 185 208 120
80 46/49 516 96/120 160 8-18 200 208 120
100 52/56 551 115/140 185 8-18 220 208 120
125 56/64 566 128/170 210 8-18 220 208 120
150 56/70 606 140/180 240 8-22 285 256 156
200 60/71 731 175/210 295 8-22 340 256 156
250 68/76 778 202/240 355 12-22 395/405 256 156
300 78/83 830 242/290 410 12-22 445/460 256 156
350 78/92 996 266/320 470 16-22 505/520 346 156
400 102 1058 298/350 515/525 16-26 565/580 346 156

注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa



電動襯氟調節蝶閥 外形尺寸


公稱通徑DN		 L閥厚 H H1 D2 D1 Z-фd L1 L2
50 108 539 825/112 165 125 4-18 208 120
65 112 554 925/115 185 145 4-18 208 120
80 114 569 100/120 200 160 8-18 208 120
100 127 614 110/138 220 180 8-18 208 120
125 140 649 125/164 250 210 8-18 208 120
150 140 725 1425/175 285 240 8-22 256 156
200 152 835 170/208 340 295 8-22/2-22 256 156
250 165 890 1925/243 395/405 350 12-22/12-26 256 156
300 178 995 2225/283 445/460 400 12-22/12-26 256 156
350 190 1155 2525/310 505/520 460 16-22/16-26 346 156
400 216 1225 2825/340 565/580 515 16-26/16-30 346 156

注：表中數據XX/XX，“H1”列為軟密封/硬密封；“D2、Z-фd”列表示壓力1.0MPa/1.6MPa
